جهاز اختبار منع التسرب تحت الانحناء والضغط: مقدمة تقنية

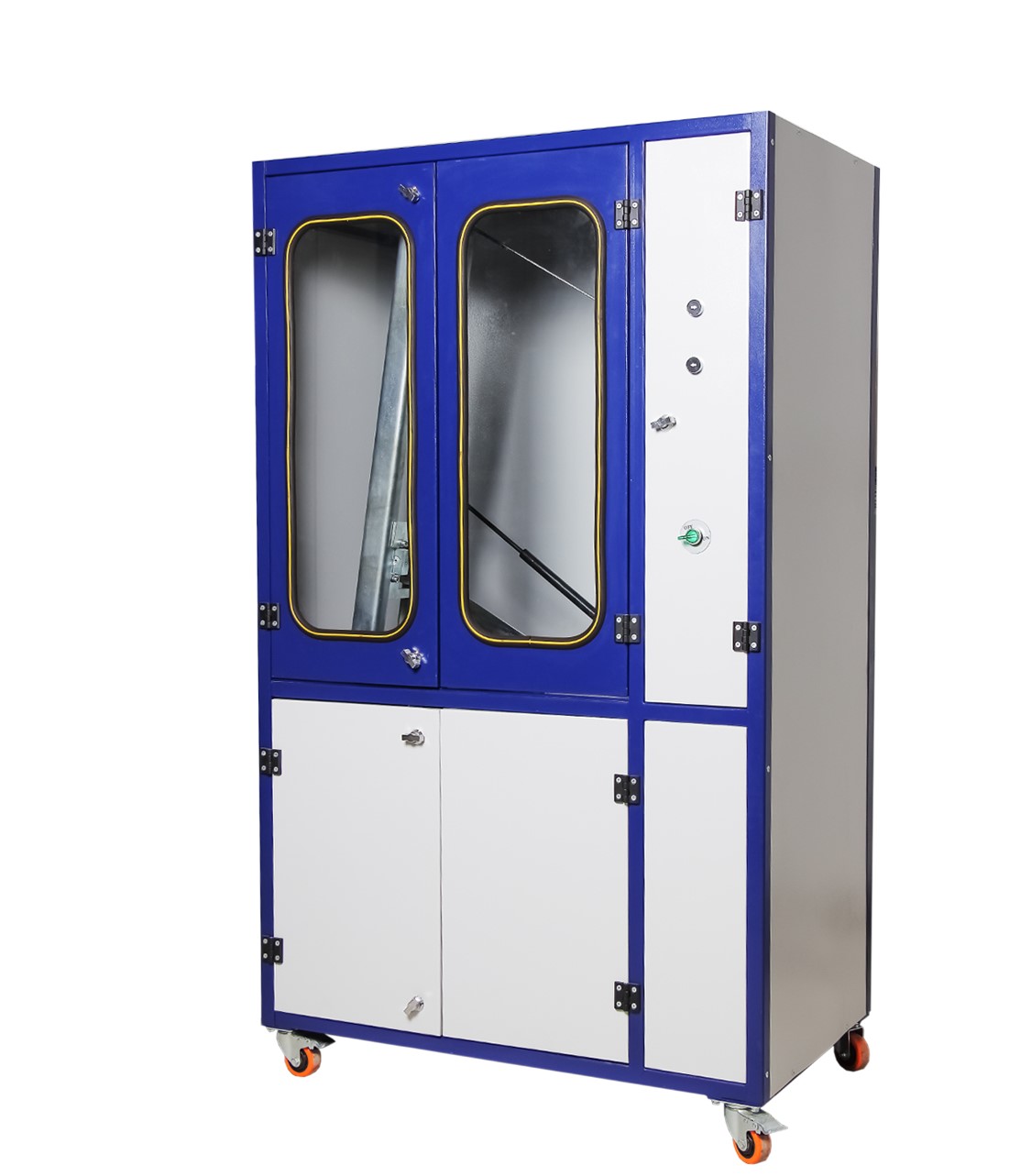

جهاز اختبار منع التسرب تحت الانحناء (Leak Tightness Tester under Bending) هو الحل الهندسي لضمان سلامة شبكات توزيع المياه والصرف الصحي. في الواقع العملي، نادراً ما يتم تثبيت الأنابيب والتجهيزات في خط مستقيم تماماً. يؤدي هبوط الأرض، أو التمدد الحراري، أو الضغوط البيئية إلى حدوث “انحناء” عند نقاط الاتصال (Joints). يقوم هذا الجهاز الذي تصنعه Polymer Test بمحاكاة هذه الظروف الصارمة بدقة لضمان أن الحلقات المطاطية (O-rings) والوصلات الميكانيكية تحافظ على الختم حتى عند تعرضها للتقويس.
آلية التشغيل: محاكاة الإجهاد المشترك (Combined Stress)
يعد هذا الاختبار واحداً من أصعب التقييمات للتجهيزات (Fittings) لأنه يطبق قوتين في وقت واحد، مما يضعف قدرة الوصلة على منع التسرب إذا لم تكن مصممة بإتقان:
- الضغط الداخلي (Internal Pressure): يتم ضخ الماء داخل مجموعة الأنابيب بضغط محدد (يتم ذلك عادةً عن طريق توصيل الجهاز بـ جهاز اختبار الضغط الهيدروستاتيكي الخاص بنا كمصدر للضغط).
- قوة الانحناء (Bending Force): في الوقت نفسه، يقوم نظام المحرك وعلبة التروس القوي في الماكينة بثني الأنبوب لنصف قطر محدد (Radius). إذا تسربت قطرة ماء واحدة من المفصل في هذه الحالة المشوهة، فإن العينة تعتبر فاشلة.
الميزات الهندسية المتقدمة
لضمان دقة الاختبار وتكرارية النتائج، تم تزويد الجهاز بتقنيات حديثة:
- نظام ثني بمحرك (Motorized Bending System): يستخدم محركاً كهربائياً وعلبة تروس دقيقة بدلاً من الرافعات اليدوية (Jacks) القديمة، مما يسمح بتطبيق قوة موحدة ومتحكم فيها بدقة، ويمنع الاهتزازات المفاجئة أثناء الاختبار.
- تجهيزات قابلة للتعديل (Adjustable Fixtures): يتميز بدعامات متحركة تمكن من اختبار مجموعة واسعة من الأنابيب بأقطار وأطوال مختلفة دون الحاجة إلى تغيير المكونات الرئيسية.
- تعدد الاستخدامات: مناسب لاختبار أنابيب البولي إيثيلين (PE)، وأنابيب PVC-U، ووصلات الضغط الميكانيكية (Compression Fittings).
- هيكل قوي: إطار معدني صلب مصمم لتحمل قوى رد الفعل العالية الناتجة عن ثني الأنابيب السميكة والضغوط الهيدروليكية العالية.
الامتثال للمعايير الدولية
تم تصميم هذه المعدات بدقة بناءً على متطلبات الأبعاد والقوة للمعايير التالية:
- المعيار الدولي ISO 3503 (أنظمة الأنابيب البلاستيكية — الوصلات الميكانيكية بين التجهيزات وأنابيب الضغط — طريقة اختبار منع التسرب تحت الضغط الداخلي للمجموعات الخاضعة للانحناء).
- المعيار الوطني INSO 13502.
للاستفسار عن الأسعار والاستشارة الفنية بخصوص سعة الجهاز للأقطار المختلفة، يرجى النقر على زر “اتصل للشراء” للتواصل معنا. يمكنك أيضاً زيارة صفحة اتصل بنا لمزيد من المعلومات.
